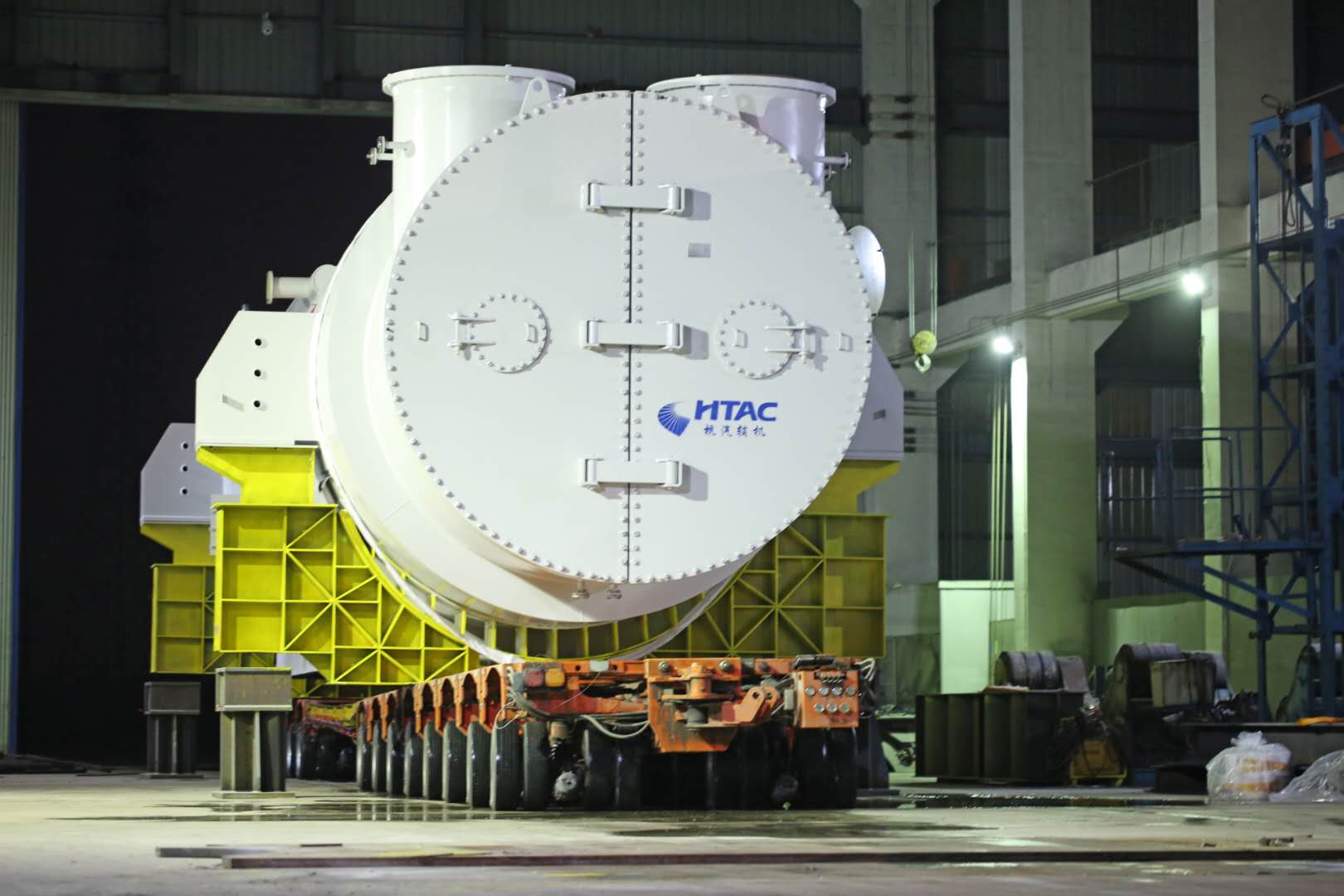

旁路凝汽器（Dump Condenser)

1. 工况特性

• 旁路凝汽器：高压（0.1–0.5 MPa）、高温（150–200℃）、短时脉冲、大流量（可达锅炉额定流量的40–100%）。

2. 设计参数

• 设计压力：壳侧1.0–2.5 MPa（为主凝汽器的 50–100 倍）。

• 设计温度：壳侧250–350℃（为主凝汽器的 3–5 倍）。

• 换热面积：小而紧凑（高 LMTD，对数平均温差）。

• 管束：短管（1–3 m）、大直径、少排数，抗热冲击、防振动。

• 火电 / 联合循环（CCPP）：燃气轮机跳闸、蒸汽系统甩负荷、锅炉启停。

• 垃圾焚烧 / 生物质发电：停机不停炉，焚烧炉持续运行，旁路凝汽器处理蒸汽。

• 炼油 / 石化：蒸汽轮机驱动压缩机（如 GSU 压缩机）跳闸时，旁路蒸汽快速冷凝。

  • 蒸汽轮机驱动压缩机（如 GSU 压缩机）跳闸时，旁路蒸汽快速冷凝。
