结构紧凑, 换热效率高效

类型：标准换热器
应用：电厂
标准：ASME VIII-1、TEMA、GB150/151
优点：结构紧凑&换热效率高效

软件：HTRI，Solid-works, PV Elite, ANSYS，SW6

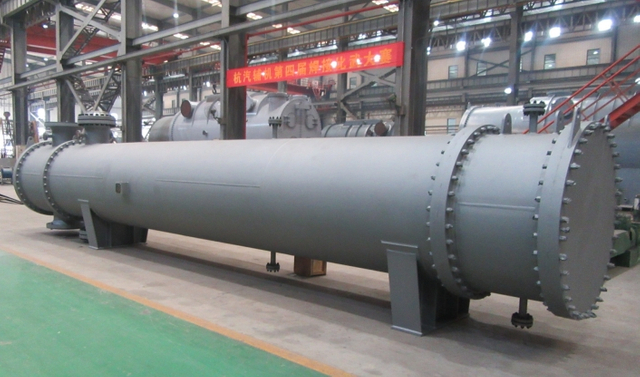

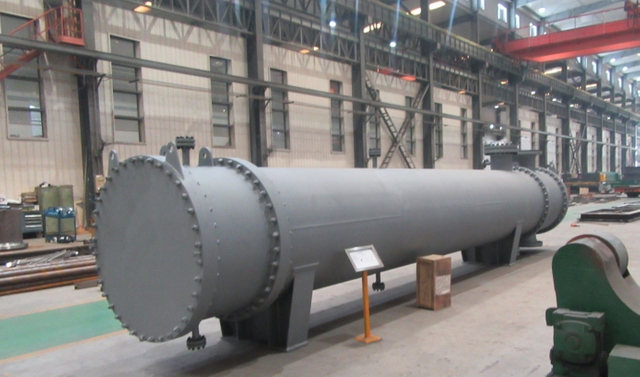

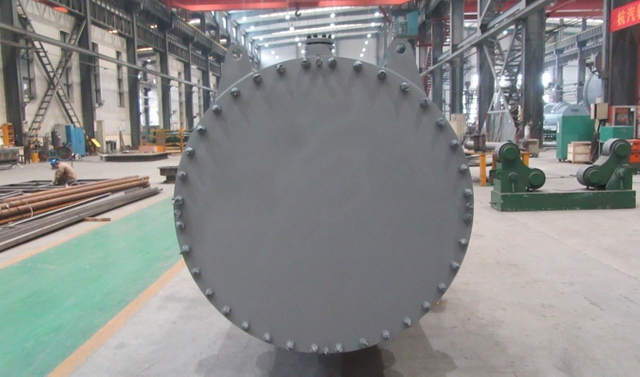

闭式循环冷却水热交换器（CCW）主要用于电厂闭式循环水的冷却，闭式循环冷却水经开式水冷却再向闭式冷却系统的各电厂设备提供冷却水。
设计标准：ASME VIII-1、TEMA、GB150/151，一般采用管壳式结构。使用HTRI进行热力计算，PV-elite/SW6进行规则强度计算，特殊结构使用ANSYS进行应力分析。

闭式循环冷却水热交换器接口一般设置：管/壳侧流体的进出口；管/壳侧安全阀接口；管/壳侧排气、排液接口；管/壳侧流体进出口处的测温、测压口。闭式循环冷却水一般走壳侧、开式冷却水走管侧(特殊除外)。换热管材质一般由开式冷却水水质决定，常见的为SS304/316，冷却水为海水时选择钛管。
